1、产品概述

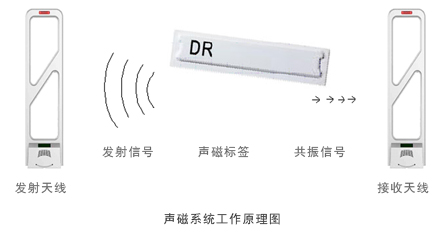

声磁电子防盗系统，简称EAS系统，主要有三部分组成：检测装置、感应标签、消磁器或取钉器。声磁防盗系统属于单比特射频识别系统，采用的调制方式是振幅键控（ASK）的数字调制法，其中调制信号为二进制编码信号，由0和1两个状态的单比特序列组成，载波信号为58KHZ的低频正弦信号，已调信号就是调幅系数为100%的ASK信号。其基本工作原理是利用发射天线将一交变磁场发射出去，在发射天线和接收天线之间形成一个感应区域，利用电磁波的共振原理来搜寻检测范围内是否存在有效标签（即未经过解码器解码的标签），当出现有效标签则触发系统报警。声磁系统具有防盗检测率高、几乎零误报、不受金属锡箔纸屏蔽、抗干扰能力强、检测距离宽等特点。现广泛应用于各零售商场、超市、服装精品店等场所。

2、产品构造

WG型天线

W1新型智能声磁系统，集检测、微机处理、声光报警于一体，有发射、接收、收发一体等多种模式选择，可进行单、双和多支组合安装。主要组成部件有：天线架、发射接收天线、电源供电板、变压器、主控制板、谐振发射板、报警灯板、蜂鸣器等。

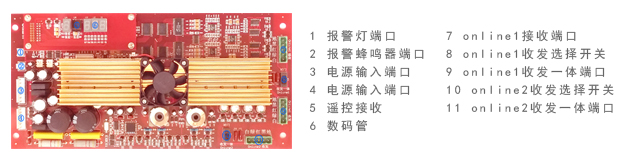

WG型主板

3、安装指南(安装前请仔细阅读说明书)

系统配置：

1、一只主机(收发一体机)

收发一体机，单只两侧检测模式,主机谐振发射板连接到online1收发一体端口, online1收发选择开关拨到(收发一体)端, online2收发选择开关拨到(对门)端。

2、一只主机+一只副机（对门机）

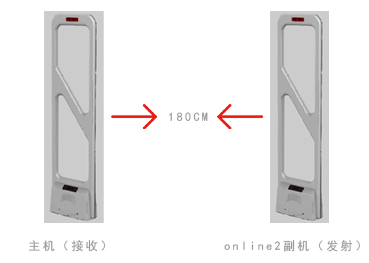

一只主机+一只副机组成对门机，主机谐振发射板连接到online1接收端口，online2副机谐振发射板连接到online2收发一体端口。online1收发选择开关拨到(对门)端, online2收发选择开关拨到(对门)端。主机接收，online2副机发射。

3、一只主机+一只副机（主机收发一体+ online2副机发射）

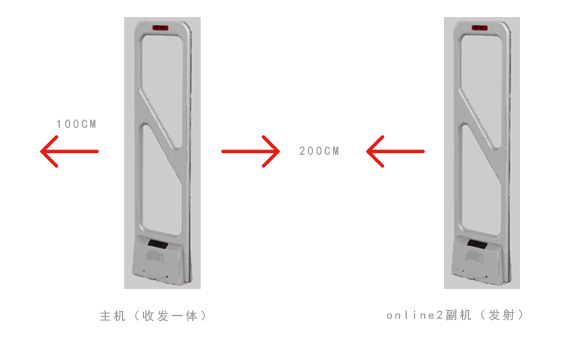

一只主机+一只副机组成（主机收发一体+ online2副机发射），主机谐振发射板连接到online1收发一体端口，online2副机谐振发射板连接到online2收发一体端口。online1收发选择开关拨到(收发一体)端, online2收发选择开关拨到(对门)端。主机收发一体，online2副机发射。

4、一只主机+一只副机（主机发射+online2副机收发一体）

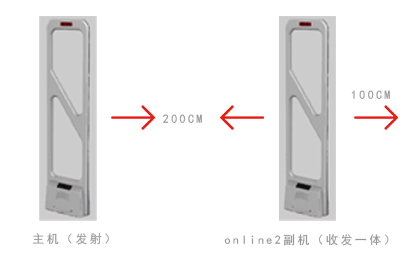

一只主机+一只副机组成（主机发射+online2副机收发一体），主机谐振发射板连接到online1收发一体端口，online2副机谐振发射板连接到online2收发一体端口。online1收发选择开关拨到(对门)端, online2收发选择开关拨到(收发一体)端。主机发射，online2副机收发一体。

5、一只主机+一只副机（主机收发一体+ online2副机收发一体）

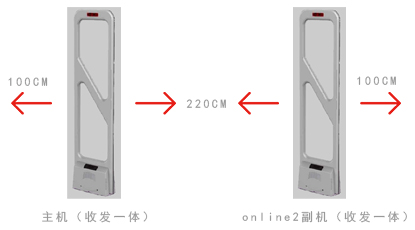

一只主机+一只副机组成（主机收发一体+ online2副机收发一体），主机谐振发射板连接到online1收发一体端口，online2副机谐振发射板连接到online2收发一体端口。online1收发选择开关拨到(收发一体)端, online2收发选择开关拨到(收发一体)端。主机收发一体，online2副机收发一体。

6、一只主机+两只副机（对门机）

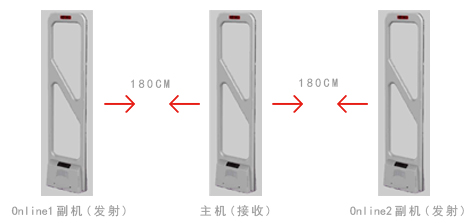

一只主机+两只副机组成对门机，主机谐振发射板连接到online1接收端口，online1副机谐振发射板连接到online1收发一体端口，online2副机谐振发射板连接到online2收发一体端口。online1收发选择开关拨到(对门)端, online2收发选择开关拨到(对门)端。online1副机发射，主机接收， online2副机发射。

7、一只主机+两只副机（online1副机发射+主机接收+ online2副机收发一体）

一只主机+两只副机组成（online1副机发射+主机接收+ online2副机收发一体）。主机谐振发射板连接到online1接收端口，online1副机谐振发射板连接到online1收发一体端口，online2副机谐振发射板连接到online2收发一体端口。online1收发选择开关拨到(对门)端, online2收发选择开关拨到(收发一体)端。online1副机发射，主机接收， online2副机收发一体。

检测参数（厘米）

注意事项：如有软硬标签混用情况，安装距离应以软标签为准；以上建议安装距离，仅供参考，具体安装距离视现场环境而定。

环境要求

1.保证里天线2米周围没有大型的金属物体；

2.天线周围不要存放标签；

3.天线近距离内不要有变频器供电的大功率动力设备。

电源要求

1.系统需要良好的独立电源，所有天线使用的220VAC必须是同一路电，并且火线和零线位置相同，同时要配备安全接地。

2.火线要选择没有接动力设备的一路电作为天线系统的火线。

3.不能使用发电机提供的电源和UPS电源。

安装前的功能测试

1.打开包装，在安装现场用所配备的连接线连接系统，接通电源检查系统性能。

2.两支天线保持适当距离，检测系统的灵敏度。

3.系统工作正常，没有硬件问题，安装现场周围无强干扰，则可固定天线。

固定天线

1.根据实际情况确定安装距离，并使各支天线间保持水平一致

2.在地面画定螺丝孔位置并钻孔

3.将天线固定在地面，并使其与水平面保持垂直。

系统连接

1.根据现场供电，在电源板上选择110VAC或220VAC；

2.接通电源。

4、遥控器调试系统

遥控器使用说明

遥控器功能键盘调试参数表

调试参数说明

1、动态门限调整(MIN)

调整报警门限，检测信号噪声大小，自动计算信号噪声能量，自动控制连续触发数，从而有效判别标签的存在，此数值越小灵敏度越高，但过小有误报风险，过大又会引起灵敏度不够，应在灵敏度和误报间找一个最佳工作点。

2、增益(GN)

只有0和1两种模式，“0”为低增益低灵敏度，“1”为高增益高灵敏度。

3、收听窗口延时(RE)

该数值越小灵敏度越好，但太小发射机的脉冲余振会进入收听窗口，触发系统认为是标签信号产生误报，太大则标签能被有效检测的信号强度会减弱，从而引起灵敏度不够，检测距离下降。

4、调同步(SYN)

同步所有发射(消除多系统不同步带来的干扰) ，当各系统出现不同步从而相互干扰情况, 需要特别耐心搜索同步位置，在整个B值范围内一步步调节，直至查看到的噪声值最小。

5、检测信号噪声大小(NSE)

调试方法

自动调节方法

当未使用遥控器发射信号时，显示屏显示已经报警的次数，断电后数字自动清零，重新开始计数。

1、使用MOD键运行自检

● 进入系统按MOD键，进入模式设置；

● 按▼或▲键选择2；

● 按CON键确认。

注意：按CON键将回到0

2、保存自检参数

●  按SA键

●  按▼或▲键选择1；

●  按CON键确认。

注意：等待30秒左右，主板LED4灯熄灭后，自调谐结束，开始正常工作。

3、检测自检结果

除H值（信号调谐）外，所有自检参数都能被显示，自检后H将只显示0

4、查阅以下自检参数值

5、如果问题仍在，调节同步SYN

● 逐步调节同步SYN值

● 按SYN键进入同步调节设置

● 按▼或▲键，逐步扫描整个同步范围（0-250）

● 按CON键确认

手动调节方法

1、增益调节（范围：0-1）

● 按GN键；

● 按▼或▲键，选择参数；

● 按CON键接收参数。

2、同步调节（范围：0-250；默认值：1）

从0到250之间选择最佳值，它能消除两个不同系统间的干扰

● 按SYN键；

● 按▼或▲键，选择参数；

● 按CON键看噪声环境；

进入这种状态，当连续调整时，在不同的相位看到不同的噪声水平（从数字显示上分辨）。调整相位选择相对干净的相位环境来设置。

3、接收窗口延迟（范围：0-14）

输入1-14的数字，数值越大，反应速度越慢；数值越小，反应速度越快。

● 按RE键；

● 按▼或▲键，选择参数；

● 按CON键接收参数。

4、噪声值显示（范围：0-6）

LED灯用数字显示噪声。注意：如果在检测噪声值时，报警功能暂停，除非输入0，退出检测状态，恢复正常报警。

● 按NES键；

● 按▼或▲键，选择参数；

● 按CON键接收参数。

5、信号调节（有效范围：0-200）

增加H值可减少误报率。

减少H值系统灵敏度增高，但存在误报警的危险。

● 按MIN键；

● 按▼或▲键，选择参数；

● 按CON键接收参数。

6、模式选择

当遥控器进入这种状态时

● 按MOD键；

● 按▼或▲键，选择参数；

● 按CON键接收参数。

0  初始状态（无功能）

1  立即运行默认参数（即出厂的设置参数）

2  立即开始自检模式

注意：在系统断电或重启之前不要忘记保存所有运行的参数

7、保存键

这个键将保存所有目前的参数到内存器里。因此，当电源断开时参数将不会被丢失。当系统下次启动时将运行所有来自内存的参数。

● 按SA键；

● 按▼或▲键，选择参数；

● 按CON键接收参数。

8、退出键

按EX键返回到报警计数器显示状态。

5、常见故障和解决方法

简单问题排查

1、检查电源线、信号线等是否连接正确牢固。

2、确保电源己经开启。

3、检查保险丝是否烧坏，如果已损坏则更换保险丝。

4、检查主机是否放在干燥通风良好处，以免因潮湿或进水而引起的线路板硬件故障。

系统误报

1、天线周围有大的金属物体（如金属购物车、存包柜、雨伞架等），金属物体靠近天线导致使检测信号失真、噪声值增大、降低检测距离、对天线造成干扰等引起系统误报。

2、天线附近有58KHz频率的电子设备在工作，对天线产生同频干扰，造成系统误报。常见的58KHz电子设备为射灯、LED灯、荧光灯、打印机等。

3、天线周围有非同步的声磁设备，当与其他声磁设备不同步时，很容易产生系统误报。

4、软标签或硬标签距离天线太近，当收银台或服装店衣柜上的标签距离天线太近，将产生系统误报。

5、发射信号有延时或失真，从而造成系统误报。

电源问题

1、声磁系统必须使用独立电源供电，因为声磁天线是电源同步设备，所以电源上的其他设备会对声磁天线产生较大的干扰，引起系统误报、灵敏度降低等问题。

2、电源必须要有良好的接地，地线可以用来过滤来自电源上的噪声，减少干扰。

同步问题

声磁设备在一定范围内必须同步，包括新安装的声磁设备和原有声磁设备同步、和周围其它声磁设备同步。因为声磁系统不允许当一个系统发射时另一个系统接收，如果两个系统不同步时，会彼此产生干扰，降低灵敏度，产生系统误报。

1.首先检查同一系统电源的相位是否一致，零线和火线不能混接。

2.调试同步参数B，搜索合适同步值，使各系统同步。

硬件故障

当设备出现故障，通过现场检查及遥控器调试仍无法解决时，可能是设备硬件故障。

1、电源没电：保险丝是否熔断、电源插座是否通电。

2、没有发射：细听发射天线有没有发射时的轻声嗒嗒振动，或者使用感应电笔测试天线周围是否有电磁场存在，如果没有则可能是发射主板故障。

3、不报警：即使标签放得很近也不报警（标签确保是好的），检查喇叭是否损坏，天线线圈接头是否连接牢固。

4、报警灯板显示乱码：确保灯板排线没有压断且接触良好，电源电压正常稳定，否则可能是灯板故障。

5、遥控器不灵：检查遥控器3V电池片电量是否充足，报警灯板排线接触是否良好，电源电压是否稳定正常，遥控器是否对准红外接收管，否则可能是报警灯板或遥控器故障。
